Jindřich Schick, IDEAL-Trade Service, spol. s r. o.
Efektivní zavěšení malých dílů – výzva i příležitost
Efektivní manipulace s menšími díly v práškových lakovnách bývá často podceňovaným tématem. Mnoho provozů spoléhá na tradiční závěsovou techniku – běžné standardní háčky. Ty lákají na jednoduchost, rychlou dostupnost, nízké pořizovací náklady a zažité pracovní postupy. Přesto však představují kompromis, který často znamená nižší hustotu zavěšení, vyšší časovou i pracovní náročnost a zbytečné ztráty v energii i materiálu.
Chybějící optimalizace závěsových systémů vede k plýtvání – a to jak z pohledu energetické účinnosti, tak z hlediska výsledné kvality. Tradiční „řetízkování“ s sebou navíc nese zvýšené riziko nedostatečného uzemnění, což může způsobit nadměrnou spotřebu prášku, vyšší podíl zmetků, nebo dokonce nebezpečného jiskření.

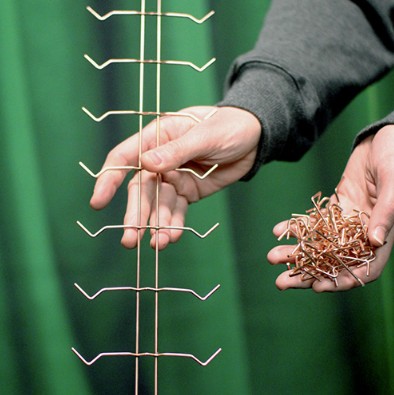

Obr. 1 – Rychlý drátový stromeček HQW D vs. „řetízkování“ pomocí malých háčků
Řešení: Rychlé drátové stromečky HQW
Společnost HangOn vyvinula nový závěsový systém HQW – rychlé drátové stromečky, které přinášejí významné zlepšení v oblasti efektivity, ergonomie i kvality. Ve srovnání s tradičními háčky nabízí systém HQW:
- rychlejší manipulaci a kratší časy navěšování
- spolehlivé uzemnění
- optimalizovanou hustotu zavěšení dílů
- a pouze mírně vyšší pořizovací náklady.
Systém HQW byl již úspěšně nasazen v řadě lakoven, kde prokázal své přednosti v reálném provozu. Díky snadno dosažitelné vysoké hustotě zavěšení přispívá k energeticky úsporné a CO₂-optimalizované výrobě – což je dnes důležitější než kdy dřív.
A proč mluvíme o systému? Protože nejde jen o jeden typ stromečku – HQW zahrnuje dvě základní varianty: HQW D a HQW S (viz Obr. 2), které lze flexibilně přizpůsobit různým požadavkům provozu.
Obr. 2 – Rychlý drátový stromeček HQW D (vlevo) a HQW S (vpravo)
HQW D
HQW D – oboustranný drátový stromeček nemá vrchní drát umožňující zavěšení na dopravník, proto je nutné tyto stromečky kombinovat s dalšími komponenty ze stávajících závěsových systémů. Kromě nejjednoduššího zavěšení za standardní háky, které jsou nově i v úhlu otočení 45 °, můžeme rychlé drátové stromečky zavěšovat na linku pomocí:
– nového pomocného stromečku HCS HQW D, kde je samotný rychlý stromeček pevně fixován ve vrchním bodě
– zavěšením do HangOn stromečků BH a BHL pomocí vsuvek HQW D BH/BHL
– speciálním patrem HCL HQW D do HangOn rámů
– T-závěsů
Rychlý stromeček je vyroben z poměděného taženého drátu o průměru 2 mm. Jeho délka může dosahovat až 950 mm, přičemž výškové rozteče se pohybují od 50 do 550 mm. Počet pater tak může být různý – od dvou až po dvacet. Rozměry lze samozřejmě přizpůsobit specifickým požadavkům našich zákazníků.

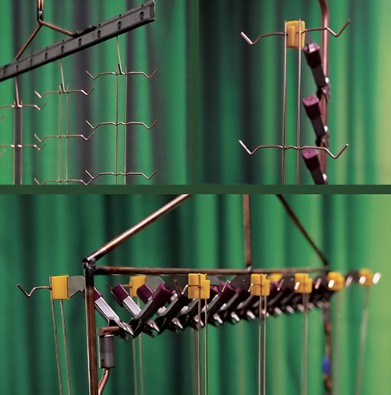

Obr. 3 – T-závěs, HangOn stromeček, speciální patro HCL HQW D v HangOn rámu
HQW S
HQW S je jednostranný drátový stromeček, který se odlišuje od standardního provedení především integrovaným horním hákem pro zavěšení na dopravník. Tento hák je tvořen dvěma svislými dráty, což umožňuje zavěšení ve třech variantách: podélně nebo kolmo k dopravníku (typ P90) či pod úhlem 45° (typ 45). Výška prostoru určeného pro zavěšení (mimo lakovací oblast) činí buď 400, nebo 600 mm. Výškové rozteče pater lze volit od 100 do 550 mm a celková výška stromečku nepřesahuje 1169 mm, aby bylo možné jej bezpečně zabalit do kartonové krabice.Na stromečky HQW můžeme věšet díly až do výšky 0,5 metru, u nichž nepřesáhne hmotnost jednoho dílu 2 kg (Obr. 4).

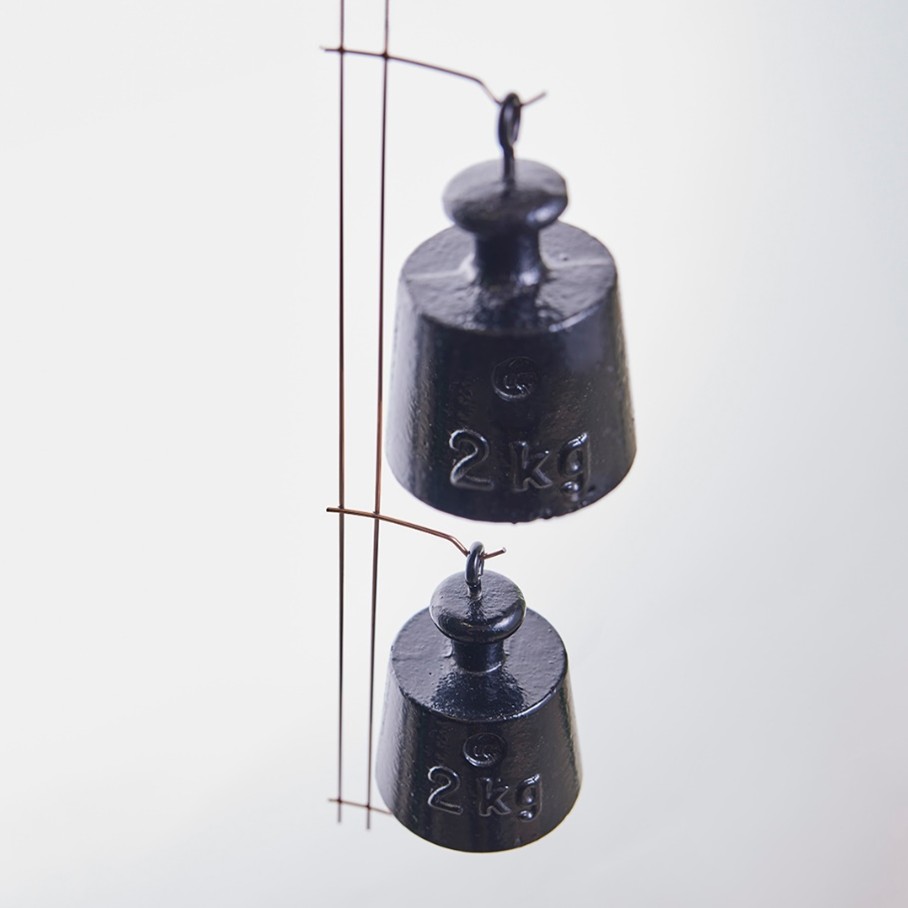

Obr. 4 – Maximální nosnost každého patra je až 2 kg

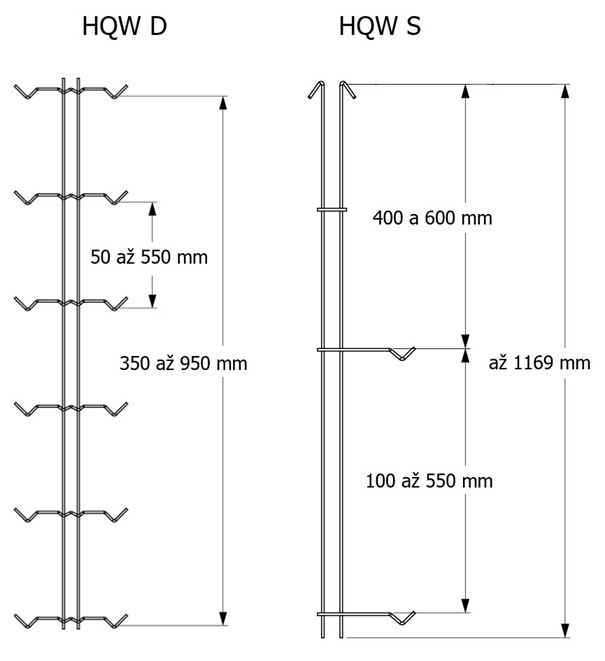

Obr. 5 – Základní rozměry stromečků HQW D a HQW S
Závěr
Nový závěsový systém HQW nabízí jednoduchý a efektivní způsob využití průjezdného profilu lakoven, zejména při zpracování menších dílů. Lakovnám umožňuje dosáhnout vyšší efektivity při nižší spotřebě energie a snadném použití. Taková optimalizace zároveň přispívá ke snížení provozní náročnosti a emisí CO₂, což odpovídá současnému důrazu na ekologičtější výrobu.
