Ve spolupráci s rakouským specialistou na automatizaci Promot vytvořila společnost Rösler integrovaný systém, který optimálně propojuje jednotlivé komponenty zařízení. Upínací přípravky, speciálně vyvinuté pro tuto aplikaci, zaručují maximální provozní efektivitu a kvalitu dokončování. Navíc byly výrazně zkráceny časy přípravy. A konečně, rozšířením systému dokončování na dva žlabové vibrátory byla výrazně zvýšena kapacita pro leštění plastifikačních šneků o průměru 15 – 80 mm a délce až tři metry.
Automatické nakládání žlabových vibrátorů s minimálními manipulačními časy
Výrobce vstřikovacích strojů Engel využívá dokončovací zařízení Rösler již více než 20 let. Dosud společnost leštila plastifikační šneky ve žlabovém vibrátoru s jednostupňovým dokončovacím procesem. Ten zahrnoval časově náročnou manuální manipulaci s díly, zejména při nakládání a vykládání dílů do a ze systému dokončování. Požadavky zákazníka proto zahrnovaly snížení fyzicky náročné práce zaměstnanců a automatické nakládání a vykládání žlabových vibrátorů. Klíčovou roli v tomto náročném projektu sehrálo rozšíření portálového jeřábového systému rakouským specialistou Promot, který je již úspěšně používán pro nakládání a vykládání brusných strojů v předchozím dokončovacím procesu. Nový systém pro hromadné dokončování musel navíc zvládnout objem výroby plastifikačních šneků specifikovaný firmou Engel. Na základě stávajícího lešticího procesu s průměrnou dobou cyklu 8,5 hodiny by to vyžadovalo několik nových žlabových vibrátorů.
Dvoufázový proces výrazně snižuje dobu zpracování
Hlavním cílem inženýrů Rösleru bylo snížit dobu opracování a minimalizovat počet potřebných žlabových vibrátorů. Oba cíle byly dosaženy využitím dvoufázového procesu Keramo-Finish®, který probíhá současně ve dvou žlabových vibrátorech, typu R 800/3200 TSD-15. Tyto stroje, vybavené speciálními vibračními motory s přímým pohonem, jsou vysoce produktivní, umožňují flexibilní provoz a vyžadují velmi málo místa.
Snížením celkové drsnosti povrchu na hodnotu Ra < 0,1 µm dvoufázová operace jemného broušení a vyhlazování Keramo-Finish® ve žlabových vibrátorech výrazně zlepšuje kvalitu povrchu. To je hlavní důvod vynikající kvality plastifikačních šneků. Optimalizovaný proces dokončování v kombinaci s výkonným vybavením výrazně zkrátil dobu zpracování. Pozitivní roli hrála také vylepšená kvalita povrchu dílů vstupujících do procesu Keramo-Finish®, dosažená použitím jemného brusného média s relativně vysokou mírou odstraňování materiálu, které zároveň vytváří jemný povrch.
Zakládání žlabových vibrátorů portálovým systémem a optimalizovaný koncept přípravy umožňuje plně automatický proces leštění

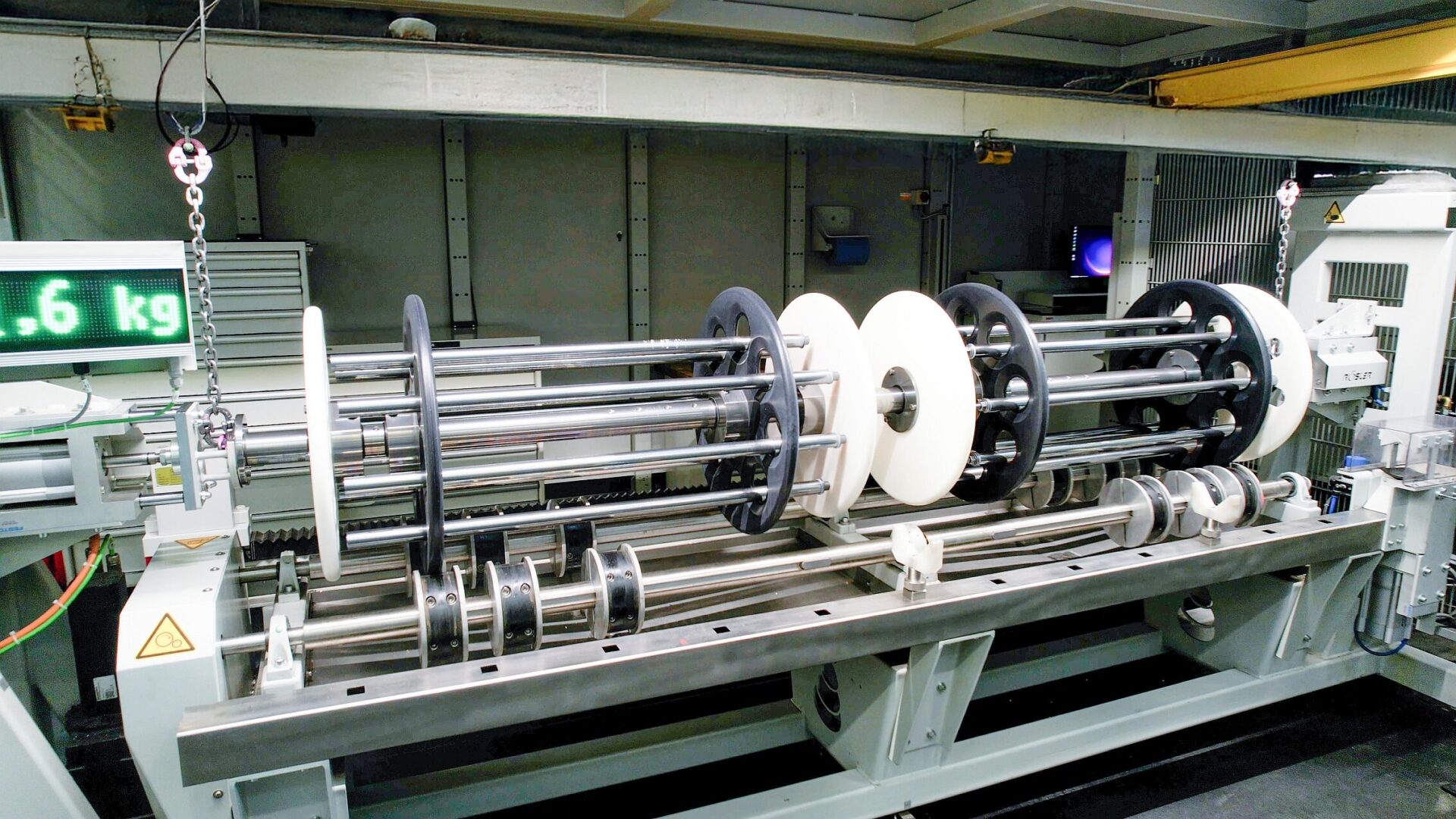

Pro umožnění plně automatického nakládání a vykládání dílů vyvinul Rösler ve spolupráci s Promotem koncept automatizace a řízení portálového systému. Ten transportuje plastifikační šneky po procesu předbroušení k přípravě a montážní stanici dílů. Operátor zde umístí určitý počet šneků, podle velikosti šneku, do upínacího rámu. Mario Stollnberger, vedoucí plastifikačních aktivit, vysvětluje: „Dříve byla tato operace velmi časově náročná, protože oba konce každého šneku musely být do rámu montovány samostatně. Dnes se šneky jednoduše umístí do rámu pomocí systému plovoucího polohování. Díky tomu se doba přípravy zkrátila na cca 15 minut.“ V dalším kroku portálový systém zvedne upínací rám nyní naplněný díly, přemístí jej nad žlabový vibrátor a spustí na speciální vodicí lišty umístěné ve vaně. Tento chytrý koncept umožňuje volné otáčení rámu s díly v pracovním médiu. Navíc nabízí výhodu, že po dokončení cyklu broušení a leštění může být celý rám plně automaticky vyjmut ze žlabového vibrátoru. Umístění a odstranění plastifikačních šneků v jednom rámu probíhá současně s dokončovacím procesem dílů v jiném rámu. Funkce současného nakládání/vykládání a opracování dále zvyšuje celkovou efektivitu procesu leštění.

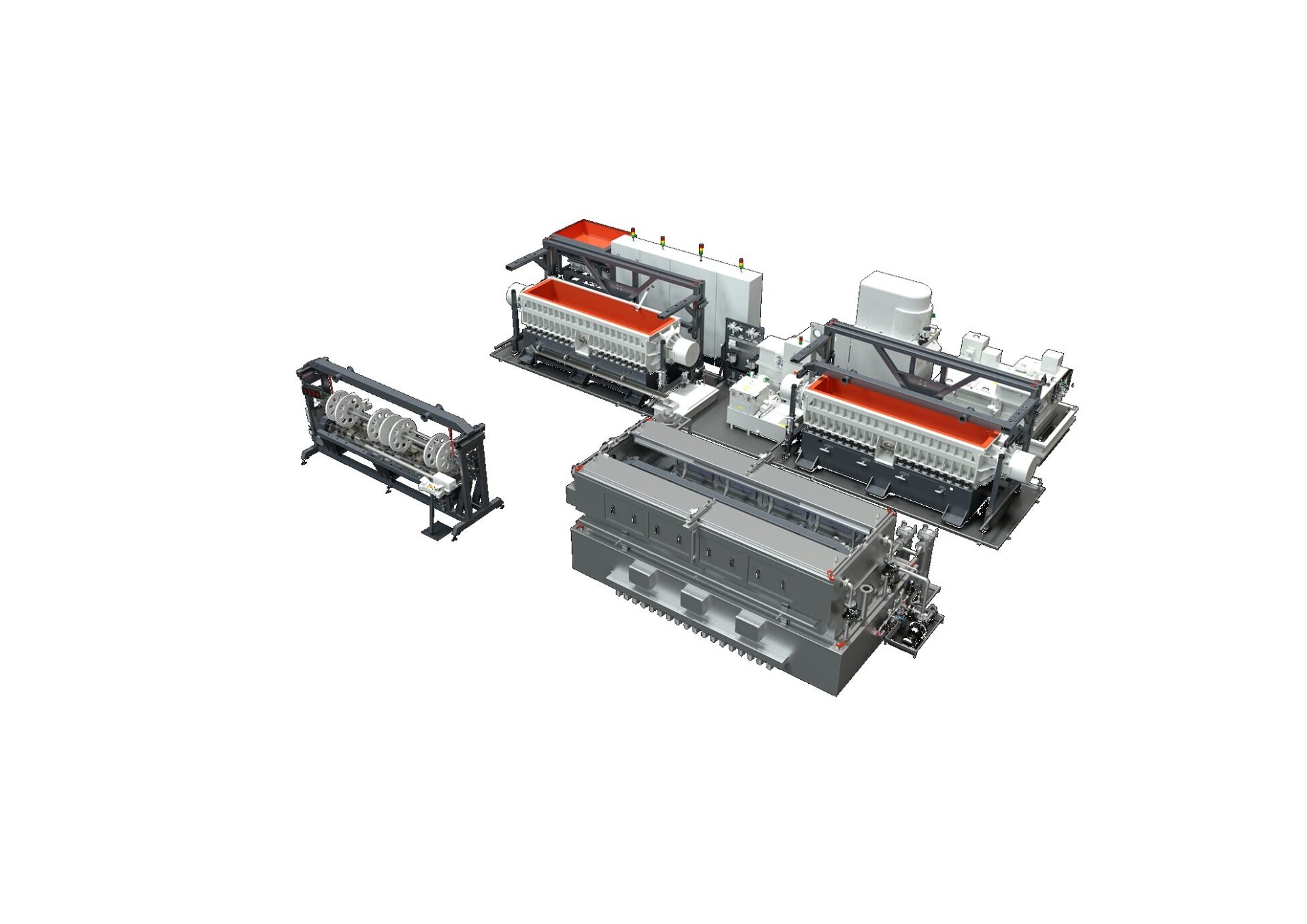

Kromě dvou žlabových vibrátorů obsahuje nová lešticí buňka také stanici pro zakládání a vykládání dílů, čistící systém speciálně vyvinutý pro tuto aplikaci a plně automatickou odstředivku model Z 1000 pro čištění a recyklaci procesní vody v uzavřeném okruhu, čímž se šetří cenné přírodní zdroje.
Inovativní koncept automatizace nabízí mnoho možností
Žlabové vibrátory lze využít pro široké spektrum dokončovacích aplikací. Dosud však bylo prakticky nemožné automatizovat operaci nakládání a vykládání dílů u těchto univerzálních strojů pro omílací proces. Díky nově vyvinutému inovativnímu konceptu automatizace má společnost Rösler nyní řešení, které umožní efektivnější a rychlejší dokončovací operace i v dalších odvětvích, například v leteckém průmyslu.
